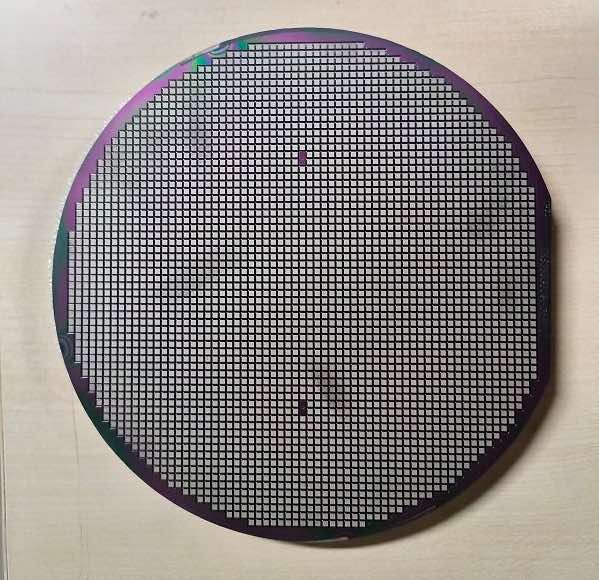

LED灯珠及内置驱动芯片
LED灯珠内置驱动IC选型表
|
功能/型号 |
VM2218 |
VM2101 |
VM2158L |
VM2158 |
|
通讯方式 |
断点续传 |
单线串联 |
||
|
特点 |
断点续传 透明屏 |
5V断点续传 |
5V内置幻彩 |
5V内置幻彩 |
|
工作电压 |
3.5-5.5 |
4v-5.5v |
默认5V上电不亮 |
默认5V上电不亮 |
|
R/G/B 灰度等级 |
65536级 |
65536级 |
256 级灰度可调 |
256 级灰度可调 |
|
R/G/B 端口耐压 |
7V |
12v |
12v耐压 |
12v耐压 |
|
R/G/B 独立电流 |
0.76mA~11.3mA |
2-25MA可调 |
5mA/12mA |
5mA/12mA |
|
默认静态电流 |
190UA |
0.8MA |
0.65MA |
0.65MA |
|
内置上电复位功能 |
是 |
是 |
是 |
是 |
|
Reset 码低电平时间 |
最小80us |
最小80us |
最小80us |
/ |
|
0码1码周期 |
1.25us |
/ |
/ |
/ |
|
无信号灭屏电流 |
1.3mA |
/ |
/ |
/ |
|
电平输出方式 |
低电平 |
低电平 |
低电平 |
低电平 |
|
上电状态 |
默认上电不亮灯 |
默认上电不亮灯 |
默认上电不亮灯 |
默认上电不亮灯 |
|
数据传输速率 |
1.2MHZ |
1.2MHZ |
1100khz |
1100khz |
|
传输延迟时间ns |
150ns |
150NS |
最大500ns |
/ |
|
HBM 人体放电模式v |
5000 |
4000 |
4000 |
>2000 |
|
工作结温范围 |
-40~85 |
-40~150°C |
-40~85 |
-40~85 |
|
电极大小 |
80*80 |
80*80 |
70*70 |
70*70 |
|
芯片厚度(um) |
200 |
200 |
200 |
200 |
|
单线归零码 时序特性 |
断点续传 240/480ns |
断点续传 240/480ns |
支持300ns/900ns& 300ns/600ns |
支持300ns/900ns& 300ns/600ns |
|
是否接退藕电容 |
104 退耦电容 |
104 退耦电容 |
104 退耦电容 |
104 退耦电容 |
LED 内置幻彩 IC 是将控制芯片直接封装于 LED 灯珠内部的集成电路，它赋予了 LED 灯珠智能性和可控性，能够实现灯珠的单点单控功能。以下是关于它的一些信息：
特点与优势
以 5050 幻彩内置 IC 灯珠为例，其数据协议采用单极性归零码的通讯方式。像素点在上电复位以后，DIN 端接受从控制器传输过来的数据，首先送过来的 24bit 数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过 DO 端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少 24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
应用场景
