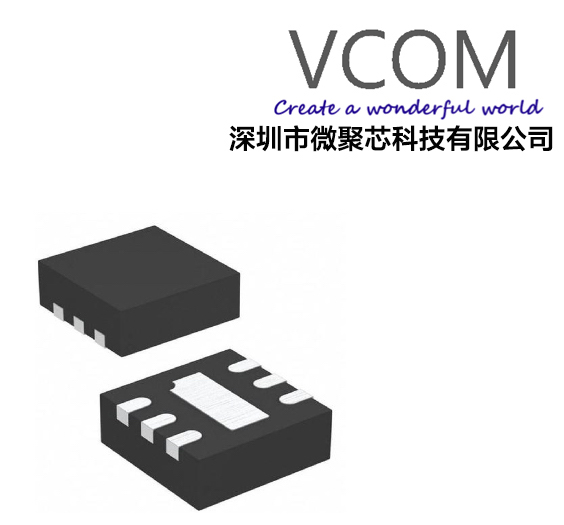

电容式触摸开关芯片
超强抗干扰触摸芯片选型表
|
P/N |
Package |
输出方式 |
response time |
reset time |
standby power |
Size mm |
最多按键数 |
类别 |
|
VM8601D-YS |
SOT23-6 |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
3*3 |
1 |
抗干扰算法 |
|
VM8233C-YS |
DFN6L |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
2*2 |
1 |
抗干扰算法 |
|
VM8233C-Y2 |
DFN6L |
串口输出 |
45MS |
16S/∞ |
5UA |
2*2 |
2 |
抗干扰算法 |
|
VM8233D-Y2C2 |
DFN8 |
串口输出 |
45MS |
16S/∞ |
5UA |
2*2 |
2 |
抗干扰算法 |
|
VM8233D-Y2R2 |
DFN8 |
串口输出 |
45MS |
16S/∞ |
5UA |
2*2 |
2 |
抗干扰算法 |
|
VM8233C-Y3 |
DFN8 |
串口输出 |
45MS |
16S/∞ |
5UA |
2*2 |
3 |
抗干扰算法 |
|
VM8233D-Y3 |
DFN8 |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
2*2 |
3 |
抗干扰算法 |
|
VM8233C-Y4 |
DFN8 |
串口输出 |
45MS |
16S/∞ |
5UA |
2*2 |
4 |
抗干扰算法 |
|
VM8233D-R4 |
DFN8 |
CMOS、OD直接输出 |
45MS |
∞ |
5UA |
2*2 |
4 |
抗干扰算法 |
|
VM8234D-Y4 |
QFN20 |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
3*3 |
4 |
抗干扰算法 |
|
VM8234D-Y6 |
QFN20 |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
3*3 |
6 |
抗干扰算法 |
|
VM8234D-Y8 |
QFN20 |
CMOS直接输出 |
45MS |
16S/∞ |
5UA |
3*3 |
8 |
抗干扰算法 |
|
VM8234C-Y4 |
QFN20 |
串口输出 |
45MS |
16S/∞ |
5UA |
3*3 |
4 |
抗干扰算法 |
|
VM8234C-Y6 |
QFN20 |
串口输出 |
45MS |
16S/∞ |
5UA |
3*3 |
6 |
抗干扰算法 |
|
VM8608 |
QFN20 |
串口输出 |
45MS |
16S/∞ |
5UA |
3*3 |
8 |
抗干扰算法 |
|
VM8234C-Y8 |
QFN20 |
串口输出 |
45MS |
16S/∞ |
5UA |
3*3 |
8 |
抗干扰算法 |
|
VM8235C-Y2 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
2 |
抗干扰算法 |
|
VM8235C-Y4 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
4 |
抗干扰算法 |
|
VM8235C-Y6 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
6 |
抗干扰算法 |
|
VM8235C-Y6 |
DFN12 |
IIC输出 |
45MS |
16S/∞ |
5UA |
3*3 |
6 |
抗干扰算法 |
|
VM8235C-Y8 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
8 |
抗干扰算法 |
|
VM8235C-Y10 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
10 |
抗干扰算法 |
|
VM8235C-Y12 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
12 |
抗干扰算法 |
|
VM8235C-Y14 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
14 |
抗干扰算法 |
|
VM8235C-Y16 |
QFN24 |
IIC输出 |
45MS |
16S/∞ |
5UA |
4*4 |
16 |
抗干扰算法 |
|
VM8235D-Y10 |
QFN24 |
直接输出 |
45MS |
16S/∞ |
5UA |
4*4 |
10 |
抗干扰算法 |
超强抗干扰触摸开关芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
特点
● 工作电压2.5V~5.5V
● 内建稳压电路提供稳定的电压给触摸检电路使用
● 内建低压重置(LVR)功能
● 工作电流@VDD=3V﹐待机电流典型值4.0uA，最大工作电流7uA
● 最长响应时间45mS,@VDD=3V
● 可以由外部电容(1~50pF)调整灵敏度
● 稳定的人体触摸检测可取代传统的按键开关
● 提供最长输出时间可自定义（2、4、8、16、32、64、无穷大），默认约16秒(±35%@VDD=3.0V)
● Qpin为CMOS推挽输出﹐输出高电平有效
● 上电后约有0.5秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
● 输出方式支持IIC，直接输出，串口输出等；
刚上电的8秒内约每1秒刷新一次参考值﹐若在上电后的8秒内有触摸按键或8秒后仍未触摸
按键，则重新校准周期切换为4秒
应用范围
各种消费性产品
取代按钮按键
