电容式触摸开关芯片
(ASIC)电容式触摸开关芯片选型表
P/N
Package
输出方式
response time
reset time
standby power
Size mm
最多按键数
特点
VM8601D-HA6
SOT23-6
CMOS直接输出
60MS
16S
4UA
3*3
1
单按键触摸芯片
VM8601L-HA6
SOT23-6
CMOS直接输出
160MS
16S
2UA
3*3
1
单按键触摸芯片
VM8310N
SOT23-6
OD直接输出
160MS
∞
2UA
3*3
1
佩戴检测摸芯片
VM8310S
SOT23-6
CMOS直接输出
160MS
∞
2UA
3*3
1
佩戴检测摸芯片
VM8324SN
SOT23-6
OD直接输出
160MS
∞
2UA
3*3
1
佩戴检测摸芯片
VM8321SN
SOT23-6
OD直接输出
60MS
16S
6UA
3*3
1
单按键触摸芯片
VM8632C
SOT23-6
CMOS直接输出
60MS
16S
8UA
3*3
2
双通道触摸芯片
VM8632N
SOT23-6
OD直接输出
60MS
16S
8UA
3*3
2
双通道触摸芯片
VM8603
SOP8
CMOS直接输出
60MS
16S
12UA
5*6
3
3通道触摸芯片
VM8603N
SOP8
OD直接输出
60MS
16S
12UA
5*6
3
3通道触摸芯片
VM8320
DFN8
直接输出
60MS
16S
6UA
2*2
2
触摸按键及入耳二合一芯片
VM8320BK
DFN8
直接输出
60MS
16S
6UA
2*2
2
触摸按键及入耳二合一芯片
VM8320C
DFN8
直接输出
60MS
16S
6UA
2*2
2
触摸按键及入耳二合一芯片

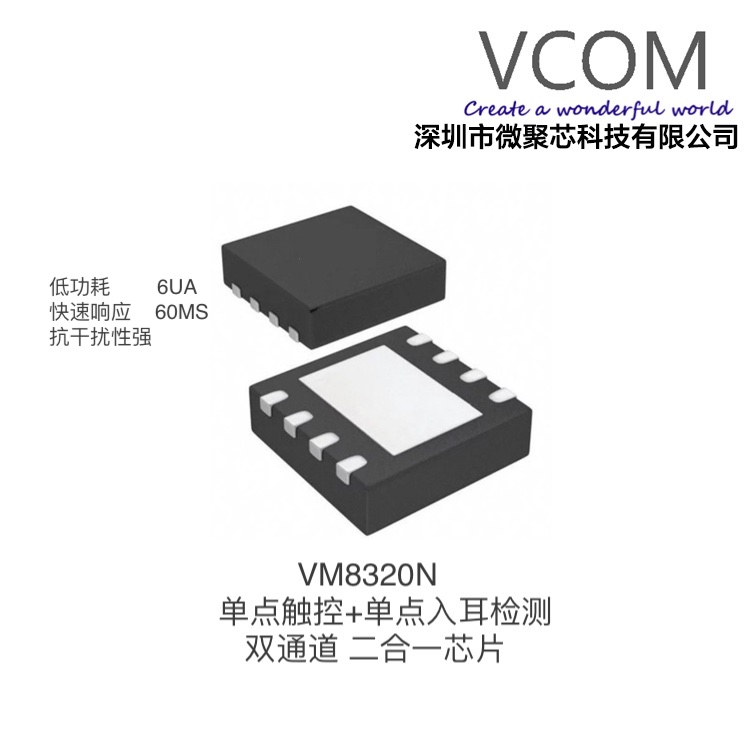

VM8320N
DFN8
直接输出
60MS
16S
6UA
2*2
2
触摸按键及入耳二合一芯片
VM8233C-RB6
DFN6L
CMOS直接输出
60MS
16S
4UA
2*2
1
单按键触摸芯片
VM8233D-RB6
DFN6L
OD直接输出
60MS
16S
4UA
2*2
1
单按键触摸芯片
VM8236C-RB6
DFN6L
CMOS直接输出
60MS
64S
4UA
2*2
1
单按键触摸芯片
VM8238C-RB6
DFN6L
CMOS直接输出
160MS
64S
2UA
2*2
1
单按键触摸芯片
VM8211C
DFN4
CMOS直接输出
60MS
16S
4UA
1*1
1
DFN4L 1*1单按键触摸芯片
VM8212RC
DFN4
CMOS直接输出
160MS
∞
2UA
1*1
1
DFN4L 1*1单按键触摸芯片
VM8212RN
DFN4
OD直接输出
160MS
∞
2UA
1*1
1
DFN4L 1*1单按键触摸芯片
微聚芯ASIC触摸开关芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
特点
● 工作电压2.4V~5.5V
● 内建稳压电路提供稳定的电压给触摸检电路使用
● 内建低压重置(LVR)功能
● 待机电流@VDD=3V﹐典型值4uA
● 工作电流@VDD=3V﹐典型值8uA
● 最长响应时间45mS,@VDD=3V
● 可以由外部电容(1~50pF)调整灵敏度
● 稳定的人体触摸检测可取代传统的按键开关
● 提供低功耗模式
● 提供输出模式选择(TOGpin)可选择直接输出或锁存(toggle)输出
● 提供最长输出时间约16秒(±35%@VDD=3.0V)
● Qpin为CMOS输出﹐可由(AHLBpin)选择高电平输出有效或低电平输出有效
● 上电后约有0.5秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
● 自动校准功能
刚上电的8秒内约每1秒刷新一次参考值﹐若在上电后的8秒内有触摸按键或8秒后仍未触摸
按键，则重新校准周期切换为4秒
